DSZ64H焊接水封閘閥
產品名稱：焊接水封閘閥
產品型號：DSZ64H DSZ44H、DSZ41H、DSZ944H、DSZ941H
產品口徑：DN50-600
產品壓力：1.0～16.0Mpa
產品材質：鑄鋼、不銹鋼等
水封閥的結構特點及用途：
1 、本產品的閥蓋填料室具有水密封結構，當接口通入壓力0、6-1Mpa 的水時，可使系統與 大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0Mpa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、 油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
主要零件材料
|
產品類型
|
零件名稱
|
|
閥體、閥蓋、支架
|
閥桿
|
閘板、閥瓣、密封面
|
閥座密封面
|
閥桿螺母
|
填料
|
|
碳鋼型I
|
WCB
|
1Crl3
或2Crl3
|
Crl3型不銹鋼或硬質合金
|
不銹鋼
|
鋁青銅
|
柔性石墨
|
|
合金鋼(I)
|
WC6 Cr5M01
|
38CrMoAlA 20CrlM01VA
|
鈷基合金
|
硬質合金
|
|
CF8(P)
|
CF8
|
F304
|
CF8或F304
|
不銹鋼
|
使用范圍
|
產品類別
|
適用溫度/℃
|
適用介質
|
|
碳鋼型(C)
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
|
|
合金鋼(I)
|
≤540
|
|
CF8(P)
|
≤200
|
弱腐蝕性介質
|
主要性能規范
|
試驗壓力
|
公稱壓力
|
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體強度試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
0.5～0.7
|
水封閘閥主要尺寸
DS/Z64H-16、25 DS/Z64Y-16I、25I
|
公稱通徑
|
L
|
α
|
H
|
DO
|
PNl.6/MPa
|
PN2.5/MPa
|
|
|
|
|
D
|
D1
|
D
|
D1
|
|
50
|
250
|
37o30'
|
334
|
250
|
58
|
50
|
64
|
4g
|
|
65
|
270
|
37o30'
|
439
|
250
|
75
|
65
|
82
|
67
|
|
80
|
280
|
37o30'
|
495
|
300
|
91
|
79
|
95
|
77
|
|
100
|
300
|
37o30'
|
575
|
350
|
11O
|
97
|
117
|
101
|
|
125
|
325
|
37o30'
|
587
|
350
|
136
|
121
|
144
|
126
|
|
150
|
350
|
37o30'
|
607
|
350
|
163
|
146
|
172
|
158
|
|
200
|
400
|
37o30'
|
740
|
400
|
223
|
202
|
223
|
202
|
|
250
|
450
|
37o30'
|
863
|
400
|
278
|
254
|
278
|
254
|
|
300
|
500
|
37o30'
|
990
|
400
|
330
|
305
|
330
|
305
|
|
350
|
550
|
37o30'
|
1137
|
500
|
382
|
352
|
382
|
352
|
|
400
|
600
|
37o30'
|
1523
|
500
|
432
|
399
|
432
|
39g
|
|
450
|
650
|
37o30'
|
1618
|
600
|
485
|
451
|
485
|
451
|
|
500
|
700
|
37o30'
|
1657
|
600
|
535
|
501
|
535
|
499
|
|
600
|
800
|
37o30'
|
1746
|
700
|
636
|
601
|
636
|
599
|
注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封閘閥主要尺寸
|
公稱通徑
|
L
|
D
|
α
|
PN4.0MPa
|
PN6.4/MPa
|
PN10.0MPa
|
|
|
|
|
|
D1
|
H
|
D0
|
D1
|
H
|
DO
|
D1
|
H
|
D0
|
|
50
|
250
|
64
|
37o30'
|
49
|
345
|
300
|
50
|
350
|
300
|
49
|
350
|
300
|
|
65
|
270
|
83
|
37o30'
|
67
|
441
|
300
|
66
|
447
|
300
|
64
|
447
|
300
|
|
80
|
280
|
96
|
37o30'
|
79
|
495
|
350
|
77
|
499
|
350
|
75
|
499
|
350
|
|
100
|
300
|
117
|
37o30'
|
101
|
575
|
350
|
99
|
582
|
400
|
87
|
582
|
400
|
|
125
|
325
|
144
|
37o30'
|
126
|
587
|
400
|
129
|
590
|
400
|
125
|
590
|
400
|
|
150
|
350
|
172
|
37o30'
|
152
|
607
|
400
|
150
|
611
|
450
|
145
|
611
|
450
|
|
200
|
400
|
223
|
37o30'
|
200
|
740
|
450
|
198
|
745
|
550
|
190
|
747
|
550
|
|
250
|
450
|
278
|
37o30'
|
252
|
863
|
550
|
246
|
867
|
650
|
236
|
869
|
650
|
|
300
|
500
|
330
|
37o30'
|
302
|
1008
|
650
|
294
|
1008
|
750
|
282
|
1013
|
750
|
|
350
|
550
|
382
|
37o30'
|
350
|
1142
|
750
|
342
|
1148
|
800
|
334
|
1148
|
850
|
|
400
|
650
|
432
|
37o30'
|
397
|
1527
|
850
|
387
|
1531
|
900
|
377
|
1533
|
950
|

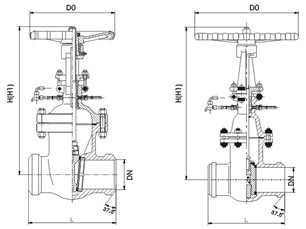

DSZ64H焊接水封閘閥示意圖：
|
